ဒေါင်လိုက်စက်စင်တာရှိကိရိယာလမ်းကြောင်းကို optimizing သည်မြင့်မားသောတိကျသော, ဒေါင်လိုက်စက်စင်တာများပေးသွင်းသူတစ် ဦး အနေဖြင့်စက်သည်စက်ပြုပြင်ခြင်းလုပ်ငန်းစဉ်ကိုပြောင်းလဲစေနိုင်ပုံကိုကိုယ်တိုင်ကိုယ်ကျသက်သေခံခဲ့သည်။ ဤဘလော့ဂ်တွင်ဒေါင်လိုက်စက်စင်တာတွင် Tool Stater တွင် Tool Pathing ကိုပိုမိုကောင်းမွန်စေရန်အတွက်အချို့သောအချက်များနှင့်လက်တွေ့ကျသောနည်းဗျူဟာများကိုမျှဝေပါမည်။
ကိရိယာလမ်းကြောင်း၏အခြေခံကိုနားလည်ခြင်း
အကောင်းမြင်မှုမပြုမီ, ကိရိယာလမ်းကြောင်းကိုနားလည်ရန်မရှိမဖြစ်လိုအပ်သည်။ စက်ကိရိယာလမ်းကြောင်းသည်စက်ခြင်းလုပ်ငန်းစဉ်အတွင်းဖြတ်တောက်ခြင်းကိရိယာကိုအောက်ပါလမ်းကြောင်းဖြစ်သည်။ ၎င်းကိုသုံးရှုထောင့်အာကာသအတွင်းအချက်များဖြင့်သတ်မှတ်ထားသည့်အချက်များဖြင့်သတ်မှတ်ထားသည်။ ဤအချက်များကိုစက်စင်တာ၏ထိန်းချုပ်မှုစနစ်သို့ပရိုဂရမ်ပြုလုပ်သည်။ Tool လမ်းကြောင်းသည်အကြောင်းအရာကိုမည်သို့ဖယ်ရှားသည်, Workpiece ၏မျက်နှာပြင်အပြီးသတ်နှင့်စက်လည်ပတ်မှု၏စွမ်းဆောင်ရည်ကိုဆုံးဖြတ်သည်။
linear, မြို့ပတ်ရထား, အမျိုးအစားတစ်ခုစီတွင်ကိုယ်ပိုင်အားသာချက်များရှိပြီးမတူညီသောစက်များအတွက်သင့်တော်သည်။ ဥပမာအားဖြင့်, linear tool လမ်းကြောင်းများကိုရိုးရှင်းသောဖြတ်လမ်းများအသုံးပြုရန်အသုံးပြုသည်။
tool path optimization ကိုထိခိုက်သောအချက်များ
ဒေါင်လိုက်စက်စင်တာရှိကိရိယာလမ်းကြောင်းကိုအကောင်းဆုံးအချက်များအနေဖြင့်အချက်များစွာကိုထည့်သွင်းစဉ်းစားရန်လိုအပ်သည်။
ပစ္စည်းဂုဏ်သတ္တိများ
ပစ္စည်းအမျိုးအစားသည်ကိရိယာလမ်းကြောင်းသည် tool လမ်းကြောင်းအပေါ်သိသိသာသာသက်ရောက်မှုရှိသည်။ မတူညီသောပစ္စည်းများကွဲပြားခြားနားသောခဲယဉ်း, တွင်းတူးနှင့်စက်ရှိသည်။ ဥပမာအားဖြင့်, အလူမီနီယမ်ကဲ့သို့သောပျော့ပျောင်းသောပစ္စည်းကိရိယာများသည်သံမဏိကဲ့သို့ခက်ခဲသောပစ္စည်းကိရိယာများနှင့်နှိုင်းယှဉ်လျှင်ကွဲပြားခြားနားသောချဉ်းကပ်နည်းကိုလိုအပ်သည်။ ခက်ခဲသောပစ္စည်းများစက်များကိုစက်ယန္တရားများကိုပြုလုပ်သောအခါကိရိယာလမ်းကြောင်းကို tool ကို 0 တ်ဆင်ပြီးဖြတ်တောက်ခြင်းစွမ်းအားများကိုလျှော့ချရန်ဒီဇိုင်းပြုလုပ်သင့်သည်။ ၎င်းတွင်သေးငယ်သောခြေလှမ်းကို အသုံးပြု. ကျော်ပြီးနှေးကွေးသောအစာကျွေးမှုနှုန်းထားများပါဝင်သည်။ အခြားတစ်ဖက်တွင်, ပျော့ပျောင်းသောပစ္စည်းများစက်များကိုစက်ယန္တရားများ, အစာကျွေးမှုနှုန်းနှင့်ပိုကြီးတဲ့အဆင့်ဆင့်အဆင့်မြင့်အဆင့်ဆင့်အဆင့်မြင့်အဆင့်ဆင့် - Evers ထုတ်လုပ်မှုကိုတိုးမြှင့်ပေးရန်အသုံးပြုနိုင်သည်။
Tool Geometry
ဖြတ်တောက်ခြင်းကိရိယာ၏ဂျီသွမေတြီသည် Tool Path Optimization တွင်အရေးပါသောအခန်းကဏ် plays မှပါ 0 င်သည်။ ကွဲပြားခြားနားသောပုံစံအမျိုးမျိုးနှင့်အရွယ်အစားရှိသောကိရိယာများကိုတိကျသောစက်လည်ပတ်မှုအတွက်ဒီဇိုင်းပြုလုပ်ထားသည်။ ဥပမာအားဖြင့်, အဆုံးစက်များသည်များသောအားဖြင့်ကြိတ်ခွဲခြင်း, ဒီကိရိယာရဲ့အစွန်းထောင့်, helix ထောင့်နဲ့ပုလွေအရေအတွက်ကအားလုံးဟာဖြတ်တောက်ခြင်းစွမ်းဆောင်ရည်ကိုအကျိုးသက်ရောက်နိုင်တယ်။ Tool လမ်းကြောင်းကိုပိုကောင်းအောင်လုပ်သည့်အခါအလုပ်အတွက်သင့်လျော်သောကိရိယာကိုရွေးချယ်ရန်နှင့်ကိရိယာလမ်းကြောင်းသည် tool ၏ Geometry နှင့်သဟဇာတဖြစ်အောင်သေချာစေရန်အရေးကြီးသည်။
စက်သည်းခံစိတ်
စက်ပစ္စည်းသည်းခံခြင်းသည်အလုပ်၏လိုချင်သောအတိုင်းအတာများမှခွင့်ပြုထားသောသွေဖည်မှုကိုရည်ညွှန်းသည်။ တင်းတင်းကျပ်ကျပ်သည်းခံမှုသည်တိကျသောကိရိယာလမ်းကြောင်းများနှင့်အရည်အသွေးမြင့်မားသော - အရည်အသွေးရှိသောစက်ပြုပြင်ခြင်းများလိုအပ်သည်။ တင်းကျပ်စွာတင်းတင်းကျပ်ကျပ်လိုအပ်သည့်ကိရိယာလမ်းကြောင်းကိုပိုမိုကောင်းမွန်စေရန် - သည်းခံစိတ်စက်ကိုအသုံးပြုရန်လိုအပ်ပါသည်။ သေးငယ်သောခြေလှမ်းများကိုအသုံးပြုရန်လိုအပ်ပါသည်။ ထို့အပြင် tool deplection နှင့်အပူတိုးချဲ့ခြင်း၏အကျိုးသက်ရောက်မှုများကို minimize လုပ်ရန် tool path ကိုဒီဇိုင်းပြုလုပ်သင့်သည်။
tool Path optimization အတွက်နည်းဗျူဟာ
Non Non- ဖြတ်တောက်ခြင်းလှုပ်ရှားမှုများကို minimize
လျင်မြန်စွာဖြတ်သန်းခြင်းနှင့်ပြန်လည်ရုပ်သိမ်းခြင်းကဲ့သို့သောဖြတ်တောက်ခြင်းမဟုတ်သောလှုပ်ရှားမှုများကိုသိသိသာသာတိုးပွားစေနိုင်သည်။ tool path ကို option လုပ်ဖို့, ဒီဖြတ်တောက်ခြင်းမဟုတ်သောလှုပ်ရှားမှုများကိုလျှော့ချရန်အရေးကြီးသည်။ ဤသို့ပြုလုပ်ရန်နည်းတစ်နည်းမှာအလားတူစက်ပိုင်းဆိုင်ရာလုပ်ငန်းများကိုအတူတကွစုစည်းရန်ဖြစ်သည်။ ဥပမာအားဖြင့်, အကယ်. သင်အလုပ်ခွင်၌အပေါက်များစွာကိုလေ့ကျင့်ရန်လိုအပ်ပါကကြိုတင်ပြင်ဆင်မှုသည်မလိုအပ်သောပြန်လည်ရုပ်သိမ်းခြင်းနှင့်လျင်မြန်စွာဖြတ်သန်းခြင်းမရှိဘဲနောက်တစ်တွင်းနောက်တစ်ခုသို့တိုက်ရိုက်ရွေ့လျားနိုင်ရန်အတွက်ကိရိယာလမ်းကြောင်းကိုစီစဉ်နိုင်သည်။
adaptive စက်ကိုသုံးပါ
လိုက်လျောညီထွေဖြစ်အောင်ကြံစည်မှုသည်အမှန်တကယ်ဖြတ်တောက်ခြင်းအခြေအနေကို အခြေခံ. Tool လမ်းကြောင်းကိုမှန်ကန်စွာညှိသောနည်းစနစ်တစ်ခုဖြစ်သည်။ ၎င်းသည်ဖြတ်တောက်ခြင်း parameters တွေကိုပိုကောင်းအောင်လုပ်ပြီး tool we wear ကိုလျှော့ချရန်ကူညီနိုင်သည်။ ဥပမာအားဖြင့်, ရုပ်ပိုင်းဆိုင်ရာခိုင်မြဲမှုအမျိုးမျိုးတွင်ကွဲပြားခြားနားမှုများကြောင့်စွမ်းအားသည်အရှိန်မြှင့်တင်ခြင်းကိုတိုးမြှင့်လျှင်,
အဆင့်မြင့်အဆင့် - ကျော်နှင့်ခြေလှမ်း - လျှော့ချ
အဆင့် - Evers နှင့် STARTS သည်ဖြတ်တောက်ခြင်းလမ်းကြောင်းတစ်ခုစီတွင်ဖယ်ရှားထားသောပစ္စည်းပမာဏကိုရည်ညွှန်းသည်။ ဤ parametersters များကိုပိုမိုကောင်းမွန်စေရန်မျက်နှာပြင်ကိုတိုးတက်စေပြီးစက်အချိန်ကိုလျှော့ချနိုင်သည်။ ယေဘုယျအားဖြင့်သေးငယ်သည့်ခြေလှမ်း - AFF OVERS နှင့်ခြေလှမ်းများ - လျှော့ချခြင်းသည်ပိုမိုကောင်းမွန်သောမျက်နှာပြင်ပြီးဆုံးသော်လည်းစက်များရှည်သည်။ အခြားတစ်ဖက်တွင်, ပိုကြီးတဲ့ခြေလှမ်း - ကျော်နှင့်ခြေလှမ်း - အနိမ့်ဆုံး - လျှော့ချ - စက်ထိရောက်မှုကိုတိုးမြှင့်နိုင်ပေမယ့်မျက်နှာပြင်အရည်အသွေးကိုအလျှော့ပေးလိမ့်မည်။ ကြိုးစားအားထုတ်မှု၏လိုအပ်ချက်များအပေါ် အခြေခံ. မှန်ကန်သောဟန်ချက်ကိုရှာဖွေရန်အရေးကြီးသည်။
ကိရိယာတန်ဆာပလာကိုစဉ်းစားပါ
Tool ထိတွေ့ဆက်ဆံမှုသည်ဖြတ်တောက်ခြင်း tool နှင့် workepiece အကြားဆက်သွယ်ရန် area ရိယာကိုရည်ညွှန်းသည်။ မြင့်မားသောကိရိယာတစ်ခုမှာထိတွေ့ဆက်ဆံမှုသည်ဖြတ်တောက်ခြင်းစွမ်းအားများ, ကိရိယာတန်ဆာပလာများ, Tool Path ကိုပိုကောင်းအောင်လုပ်ဖို့ကိရိယာနဲ့ထိတွေ့ဆက်ဆံမှုကိုထိန်းချုပ်ဖို့အရေးကြီးတယ်။ ၎င်းကို TransfoLAST ကြိတ်ခွဲခြင်းကဲ့သို့သောသင့်လျော်သောဖြတ်တောက်ခြင်းမဟာဗျူဟာများကိုအသုံးပြုခြင်းဖြင့်ရရှိနိုင်သည်။ Trchoidal Reting ဆိုသည်မှာအဆက်မပြတ်အဆင့်တွင်ထိတွေ့ဆက်ဆံမှုကိုဆက်လက်ထိန်းသိမ်းထားနိုင်သည့် technio technique ကိုအသုံးပြုသော technique တစ်ခုဖြစ်သည်။
Tool Path Optimization အတွက် CAM Software ၏အခန်းကဏ်။
Computer - Aiddlected ထုတ်လုပ်ခြင်း (CAM) software သည် Tool Path Optimization တွင်အရေးပါသောအခန်းကဏ် plays မှပါ 0 င်သည်။ CAM Software သည်သင့်အားစက်စင်တာသို့မပို့မီကိရိယာလမ်းကြောင်းများကိုဖန်တီးရန်နှင့်တုပရန်ခွင့်ပြုသည်။ ၎င်းသည်တိုက်မိခြင်း, ကိရိယာ 0 င်ရောက်စွက်ဖက်မှုသို့မဟုတ်မတတ်နိုင်သောကိရိယာလမ်းကြောင်းများကဲ့သို့သောအလားအလာရှိသောပြ problems နာများကိုဖော်ထုတ်ရန်နှင့်ပြင်ဆင်ရန်သင့်အားကူညီနိုင်သည်။
ခေတ်သစ် Cam software သည် Tool Path Optimization အတွက်ကျယ်ပြန့်သောအင်္ဂါရပ်များကိုပေးသည်။ ဥပမာအားဖြင့်, အချို့သော CAM SOFTWART သည်အလုပ်ခွင်၏ဂျီသွမေတြီနှင့်ဖြတ်တောက်ခြင်း parameters များကို အခြေခံ. အကောင်းဆုံးကိရိယာလမ်းကြောင်းများကိုအလိုအလျောက်ထုတ်လုပ်နိုင်သည်။ အခြားဆော့ဖ်ဝဲသည် 3D ရှိစက်ပစ္စည်းလုပ်ငန်းစဉ်ကိုတုပနိုင်ပြီး Tool လမ်းကြောင်းနှင့်ပစ္စည်းဖယ်ရှားရေးလုပ်ငန်းစဉ်ကိုမြင်ယောင်ကြည့်နိုင်သည်။
ကျွန်ုပ်တို့၏ဒေါင်လိုက်စက်စင်တာများနှင့် tool path optimization

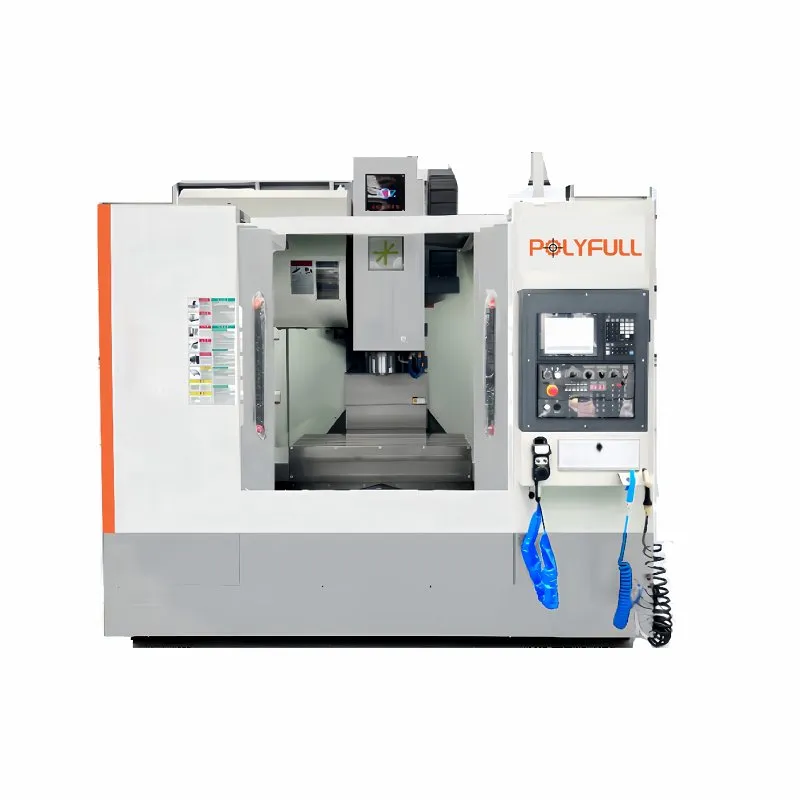

ကျွန်တော်တို့ရဲ့ကုမ္ပဏီမှာငါတို့အကွာအဝေးကိုကမ်းလှမ်း3 0 င်ရိုးဒေါင်လိုက်စက်စင်တာ၎င်းသည်အဆင့်မြင့် Tool Path optimization နည်းစနစ်များနှင့်ချောမွေ့စွာလုပ်ဆောင်ရန်ဒီဇိုင်းပြုလုပ်ထားသည်။ ကျွန်တော်တို့၏3 - 0 င်ရိုးဒေါင်လိုက်စက်စင်တာမြင့်မားသောတိကျသောစက်စွမ်းစွမ်းရည်များကိုထောက်ပံ့ပေးပြီး၎င်း၏အဆင့်မြင့်ထိန်းချုပ်မှုစနစ်သည်ကိရိယာလမ်းကြောင်းများကိုလွယ်ကူစွာပရိုဂရမ်ရေးဆွဲခြင်းနှင့်အကောင်းမြင်ရန်ခွင့်ပြုသည်။
ထို့အပြင်ငါတို့မြင့်မားသောတင်းကျပ်မှု 2 - ဝါယာကြိုး 1 - ခက်ခဲစက်စင်တာအထူးသဖြင့်လေးလံသော - တာဝန်အမျိုးမျိုးအတွက်ဒီဇိုင်းပြုလုပ်ထားသည်။ ၎င်းသည်တိကျသောကိရိယာလမ်းကြောင်းများနှင့်အရည်အသွေးမြင့်မားသောအရည်အသွေးများနှင့်အရည်အသွေးမြင့်မားသောအရည်အသွေးများရရှိရန်အတွက်မရှိမဖြစ်လိုအပ်သောအလွန်ကောင်းမွန်သောတည်ငြိမ်မှုနှင့်တင်းကျပ်မှုကိုပေးသည်။
ကောက်ချက်
ဒေါင်လိုက်စက်စင်တာရှိကိရိယာလမ်းကြောင်းကို optizerizing သည်ရှုပ်ထွေးသော်လည်းအကျိုးဖြစ်ထွန်းသောလုပ်ငန်းစဉ်တစ်ခုဖြစ်သည်။ Tool Path optimization ကိုအကျိုးသက်ရောက်စေသောအချက်များကိုနားလည်ခြင်းအားဖြင့်မှန်ကန်သောမဟာဗျူဟာများကိုအကောင်အထည်ဖော်ရန်နှင့် Advanced Cam ဆော့ဖ်ဝဲကို အသုံးပြု. သင်၏စက်စစ်ဆင်ရေး၏အရည်အသွေးနှင့်အရည်အသွေးကိုသိသိသာသာတိုးတက်စေနိုင်သည်။
အကယ်. ကျွန်ုပ်တို့၏ဒေါင်လိုက်စက်စင်တာများအကြောင်းပိုမိုလေ့လာရန်သို့မဟုတ်သင်၏တိကျသောစက်ကိရိယာများလိုအပ်ချက်များအတွက်ကိရိယာလမ်းကြောင်းကိုပိုမိုကောင်းမွန်အောင်လုပ်ရန်သင်စိတ်ဝင်စားပါက 0 တ်စုံဆွေးနွေးခြင်းအတွက်ကျွန်ုပ်တို့အားဆက်သွယ်ရန်သင့်အားကျွန်ုပ်တို့အားတိုက်တွန်းပါသည်။ ကျွန်ုပ်တို့၏ကျွမ်းကျင်သူအဖွဲ့သည်သင်၏စီးပွားရေးအတွက်အကောင်းဆုံးဖြေရှင်းနည်းများကိုရှာဖွေရာတွင်သင့်အားကူညီရန်အဆင်သင့်ရှိသည်။
ကိုးကားခြင်း
- Dororfeld, D. , Minis, I. , Y. (2006) ။ ကြိတ်ဆုံနှင့်အတူစက်၏လက်စွဲစာအုပ်။ CRC စာနယ်ဇင်း။
- Shaw, MC (2005) ။ သတ္တုဖြတ်တောက်ခြင်းအခြေခံမူ။ Oxford တက္ကသိုလ်စာနယ်ဇင်း။
- Altintas, y. (2012) ။ ထုတ်လုပ်မှုအလိုအလျောက် - သတ္တုဖြတ်တောက်ခြင်းစက်ပြင်စက်များ, စက်ကိရိယာတုန်ခါမှုနှင့် CNC ဒီဇိုင်း။ ကင်းဘရစ်တက္ကသိုလ်စာနယ်ဇင်း။
